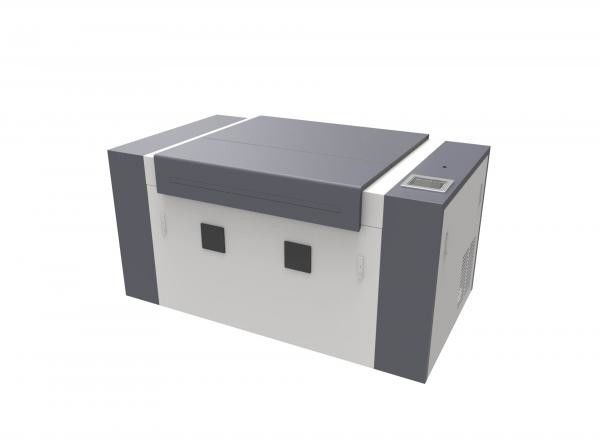

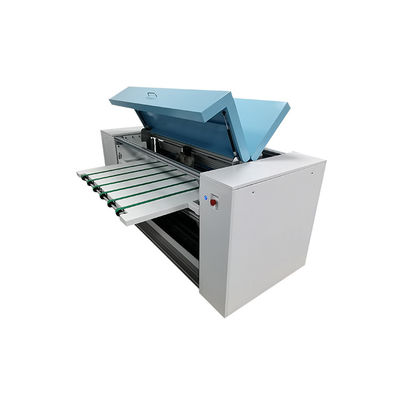

Maszyna do produkcji płyt komputerowych, maszyna do produkcji płyt CTP, maszyna do produkcji płyt bez przetwarzania,

Maszyna do produkcji płyt komputerowych, maszyna do produkcji płyt CTP, maszyna do produkcji płyt bez przetwarzania,

Opis produktu
1. Sprawdzona technologia diod laserowych UV 405nm z automatycznym projektem obrazowania

CD-CTP zapewnia bardzo wyraźne i ostre punkty oraz dużą długość przebiegu. Działa w ciągu dnia. Awaria któregokolwiek kanału diody laserowej nie zatrzyma CTCP. CTCP może używać pozostałych kanałów do pracy. Dlatego maszyna zapewnia ciągłą produkcję i łatwość konserwacji.

2. Dynamiczne automatyczne ustawianie ostrości

Wydajność naświetlarki zależy przede wszystkim od precyzyjnej kontroli ostrości. Jakość wyjścia płyty wynika z konsekwentnej dokładności plamki lasera. Zastosuj technologię dynamicznego ustawiania ostrości trzeciej generacji. Precyzyjny system pomiaru odległości wykrywa subtelne zmiany odległości o 0,1 mikrona. Napędzany przez silnik cewki głosowej, może śledzić zmiany powierzchni płyty, aby dostosować położenie podłużne lustra, aby zapewnić stałą odległość między lustrami. Dynamiczne automatyczne ustawianie ostrości może również uniknąć problemów z niebieskimi plamami i niebieską poświatą spowodowanych przez drobny pył na powierzchni bębna światłoczułego. Każda plamka jest naświetlana przy najlepszej ogniskowej, aby zapewnić spójne, wyraźne i ostre punkty.

3. Unikalna technologia kontroli DOT

Unikalna technologia kalibracji graficznej może doskonale odtworzyć prostokąt i wyeliminować odchylenia wymiarowe spowodowane różnymi grubościami płyt. Problemy ze wzrostem punktu spowodowane rozmiarem plamki lasera można precyzyjnie skompensować. Kroki od 1% do 99% mogą być wykonywane bezbłędnie. Dokładność rejestracji płyty wynosi 5 mikronów. 15 µm jest możliwe przy dwóch różnych kalibracjach.

4. Zewnętrzna ekspozycja bębna

Zastosowano technologię DDS, aby zapewnić, że częstotliwość jittera fazy mieści się w zakresie 1/32 piksela, a linie pionowe i poziome są proste i gładkie. Ciężar równoważący systemu bębna można automatycznie dostosować do nowej pozycji, a regulacja zajmuje tylko do 5 sekund i można go natychmiast przełączyć, aby dopasować go do różnych rozmiarów płyt. Dodatkowo, wykorzystanie prasy do zginania i mocowania płyty eksponuje spójne punkty wysokiej jakości.

5. Automatyczne równoważenie energii

System kontroli temperatury wewnątrz osłony o stałej temperaturze lasera może automatycznie regulować temperaturę do plus lub minus 0,1 stopnia. A w precyzyjnych warunkach temperaturowych intensywność światła może być automatycznie kalibrowana co 8 godzin, aby zapewnić spójność energii lasera.

6. Najwyższej jakości komponenty rdzeniowe

Wykorzystuje diodę laserową światowej klasy i najwyższej klasy śrubę rolkową AO oraz prowadnicę kulkową. Precyzyjna ceramiczna powierzchnia wałka zewnętrznego ma odchylenie mniejsze niż 8 mikronów i nigdy się nie zużywa. System mocowania płyty ma wysoką niezawodność, liczba testów zmęczeniowych przekracza 200 000 razy, a rekord lotu bez płyty przekracza 4 miliony godzin.
System usuwania pyłu o wysokiej wydajności może zbierać pył generowany podczas procesu wyjścia płyty do worka filtra pyłu, a nie bezpośrednio odprowadzać go do powietrza.

7. Łatwy w obsłudze

Naświetlarka jest dedykowana do każdego obiegu pracy CTCP z nienagannym i płynnym połączeniem.
